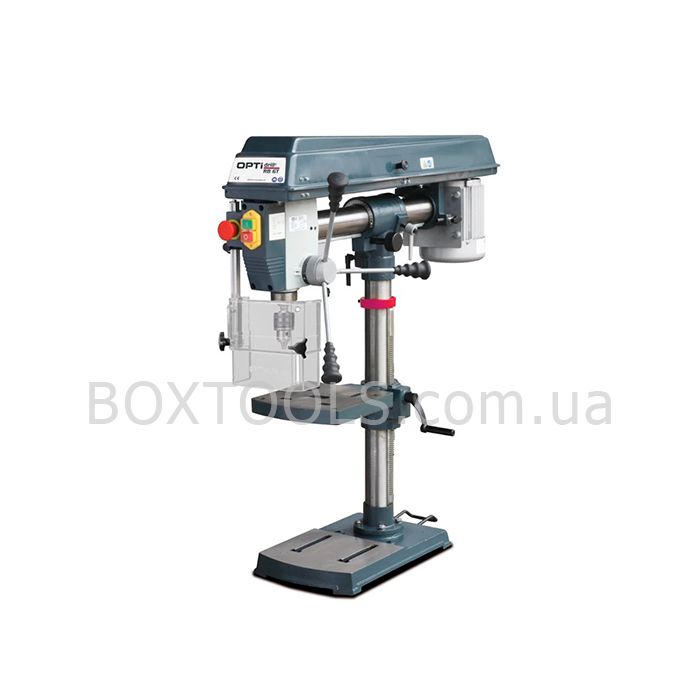

Радиально-сверлильный станок OPTIdrill RB 6T (3009161)

Радиально-сверлильный станок Optimum OPTIdrill RB 6T — мощный универсальный инструмент настольного типа, используемый в металлообработке (сверление, зенкерование, нарезка резьбы). Технические возможности данной модели позволяют выполнить задачи с геометрической точностью на материале любой формы, включая конусные, цилиндрические, резьбовые или торцевые заготовки. Несмотря на свои небольшие габариты, данный аппарат характеризуется устойчивостью к вибрации и жесткой конструкцией. Для надежности платформу устройства можно прикрепить к столу или верстаку.

Электро-механическая часть станка выполнена на Т-образной консольной стойке. Сверлильная головка имеет наклон на угол до 45 градусов влево и вправо для работы с наклонными поверхностями. В передаче крутящего момента на приводе используются высококачественные ремни  с высоким КПД и без потери мощности. Наклонный рабочий стол устройства оснащен пазами для крепления дополнительной оснастки и заготовок. Управление станиной и приводным блоком осуществляется при помощи механических рычагов. Для безопасности оператора предусмотрен защитный прозрачный щиток.

Особенности

• Большой вылет шпинделя (115 — 430 мм), который получает вращение от ременной передачи, может регулироваться и фиксируется рычагом. Приводные ремни GATE имеют высокий коэффициент полезного действия, практически не имеют проскальзывания в результате чего при работе нет потери мощности
• Сверлильная головка может наклонятся на угол ±45°, что позволяет производить обработку наклонных отверстий
• Изготовление рабочих поверхностей шпинделя выполнено с большой геометрической точностью, что позволило уменьшить радиальное биение до 0,03 мм
• Несмотря на малый вес 40 кг, радиально-сверлильный станок устойчив и имеет достаточную жесткость
• Подача производится вручную рукоятками, имеющими удлиненный рычаг, в результате чего уменьшается физическая нагрузка при работе и повышается производительность. Кнопки панели управления закрыты от попадания влаги и пыли прозрачными крышками. Аварийная кнопка доступна и срабатывает мгновенно при включении
• Стойка имеет цилиндрическую форму диаметром 60 мм, вокруг которой поворачивается стол на 360°. Он имеет прямоугольную форму и специальные пазы, для крепления заготовок и оснастки
• Расширить возможности обработки по наклонным плоскостям, можно наклоняя стол на ±45°. Перемещение производится при помощи рейки и зубчатого колеса. При вращении рукоятки стол перемещается в вертикальном направлении и фиксируется рычагом
• Корпусные заготовки высотой до 500 мм устанавливают на основании. Оно довольно большое, внутри имеет ребра жесткости и параллельные пазы для закрепления
• Ограждение рабочей зоны производится специальным прозрачным экраном
• Защита от вращающихся частей станка производится концевыми переключателями, которые установлены на ограждениях ременной передачи и сверлильного патрона. При открытии любого из них станок автоматически отключается
